Legionella vrij drinkwater
Op onze watersport vereniging hebben we één watertappunt. We hebben in 2021het tappunt gereviseerd i.v.m. afkeuring. De aanvoerleiding hebben we geheel onder de grond en een stuk onder water gelegd, zodat er een goede koeling is. In de zomer wordt het tappunt waar de leiding in de open ruimte zit, behoorlijk warm. Daarom spoelen we regelmatig en meten we tevens de temperatuur van het water. Daarom hebben we waar de leiding in de open lucht zit, een temperatuur sensor op de waterleiding geplaatst. De sensor geeft de temperatuur door aan een interface met relais uitgang. Deze interface zit naast de wateraansluiting in een stroomzuil van Rolec. Hier is de temperatuur via een LED display altijd af te lezen. We hebben deze interface zo ingesteld dat hij boven de 23 graden een parallelklep open stuurt en gaat spoelen tot de temperatuur weer 20graden is. Tevens hebben we een tijdrelais bij de interface geplaatst die zo wie zo elke dag de klep om de acht uur een paar minuten opent om te spoelen. Hieronder een paar foto's van de zuil met temp interface.
| Boven de schakelklok en Temperatuur interface. Onder de aardlek met drie automaten voor klep, interface en schakelklok. |
  |
Voor de Temperatuur interface hebben we gekozen voor de STC-1000. Deze interface heeft twee relais uitgangen, waar wij er maar één van gebruiken. Wij gebruiken de Cooling uitgang. In de STC-1000 zijn de volgende parameters te wijzigen: Schakel temperatuur, Hysterese, tijd en calibratie.
De sensor voor de leiding hebben we zelf gemaakt. Hieronder een paar foto's. De sensor die bij de temperatuurmeter is geleverd is het chrome stukje wat in de onderstaande foto is te zien. We hebben een koperen bus gemaakt waar de sensor in valt, om een beter contact met de koperen waterleidingbuis te krijgen.
Een jaar later in 2022 hebben we sensor aangepast.
De zomer van 2022 was zoals U misschien nog wel weet, erg heet. De sensor om de temperatuur van de leiding te meten hadden we zelf gemaakt. (zie boven) Deze sensor was behoorlijk groot uitgevallen en omdat het erg warm in de kast werd, nam de sensor de temperatuur snel over en koelde heel langzaam af. Hierdoor hadden we veel spoelingen op een dag en duurde de spoelingen lang. We hebben het sensorhuis opnieuw ontworpen. Hij is nu een stuk kleiner, zit in de waterstroom en is geheel van messing. Het sensorhuis neemt nu beter de temperatuur van het water aan. We hebben de sensor wel geïsoleerd.

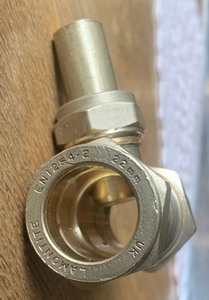

Nieuw Sensorhuis
 |
De nieuwe watersensor die we in de waterleiding hebben opgenomen. In de koperen pen is de sensor gemonteerd. |
|
|
De schakelklok die we hebben gebruikt. Deze schakelklok kan op automatisch, handbediening en uit worden gezet. De klep kan dan op handbediening getest worden. Er zit een back-up in de schakelklok, waardoor hij bij een stroomstoring zijn gegevens niet verliest.
|
Schakelklok
|
We hebben de klep op de volgende manier geschakeld:
Hieronder hoe de kast er uit ziet. De kast is met een 6mm² kabel geaard.
Links in de kast zit de doorspoelleiding die van de klep komt. Het spoelwater loopt in de haven. Met de doorlaat van deze 12mm leiding hebben we geëxperimenteerd om ongeveer 5 liter water in 1 minuut te spoelen. Hiervoor hebben we de leiding aan het einde afgedicht met een nippel waarin een gaatje van 4mm zit. Onze schakelklok heeft namelijk als kleinste instelling 1 minuut. Als het niet te warm is, wordt er toch driemaal per dag gespoeld en verbruiken we 15liter water. Dat is wel 3m³ water per jaar.
 Water reduceer |
 |
We hebben de installatie nu 5 jaar in gebruik en alles werkt naar behoren. De klep komt in bij een temperatuur boven de 23 graden en gaat dicht bij 20 graden. Bij onze test gebeurde dat in 20 seconden. De watertemperatuur was 9 graden. De slang loopt ook prima leeg bij het ophangen door de ontluchtingsklep die in de kraan zit. De installatie spoelt altijd 1 minuut om de 8 uur. De eerste tijd is 7 uur s'morgens. We hebben alle leidingen in de kast geïsoleerd en de kast wit gespoten.

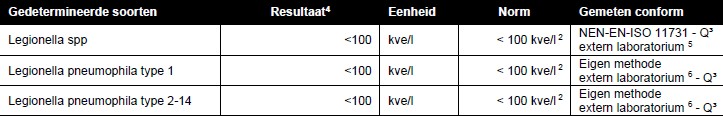

Elk jaar wordt er een paar keer onverwachts een wateronderzoek uitgevoerd. Hieronder de uitslag van 2025.
LEGIONELLA WATERONDERZOEK
A1. Inleiding
De groei van Legionellabacteriën in (drinkwater en industriële) watersystemen kan blootstelling van medewerkers aan het organisme tot gevolg hebben. Die blootstelling kan leiden tot een gevaarlijke microbiologische infectie. X controleert op verzoek van haar opdrachtgevers verschillende soorten water gerelateerde systemen, zoals drinkwatersystemen, bevochtigingsystemen, koeltorens, enz. op de aanwezigheid van legionella door middel van het nemen van watermonsters, welke vervolgens genomen worden en geanalyseerd conform de wettelijk geaccepteerde NEN 11731.
|
